高压在线粘度计
分享到:
高压在线粘度计
产品详情
产品评论(0)

一、设计概述

     本设计是根据用户提供的技术要求,同时结合我公司产品设计:

具有一下特点:

1、         高压设备安装:

本设计采用法兰连接水平安装,法兰标准HG-20615-2009,分两种压力等级:PN11MPaDN50(欧美CLASS600,FF)PN26MPaDN50(CLASS1500,FF),压力等级高于用户要求,密封面采用插入结构,参看设计安装图。

2、         高温采用自动跟踪技术:

该技术是我公司核心技术,主要解决了介质温度波动,仪器本身不受影响,质反应介质变化。温度在0-300范围,粘度漂移<±2%

3、   高稳定和高抗干扰能力

振动频率500hz左右,远大于机械振动20hz,仪器产生信号大,0-2000mv,抗电子干扰能力强。在线粘度计探头,和驱动显示器之间距离可在1-10米。便于安装和现场观察数据。

二、规格设计

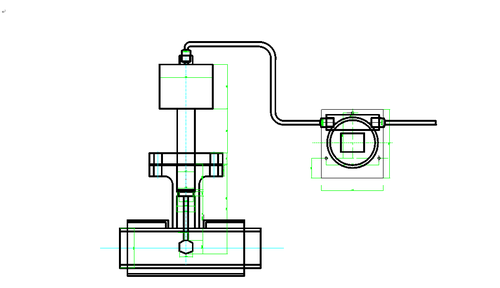

1、位号:VT02110

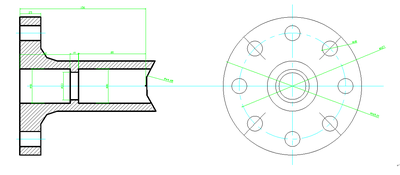

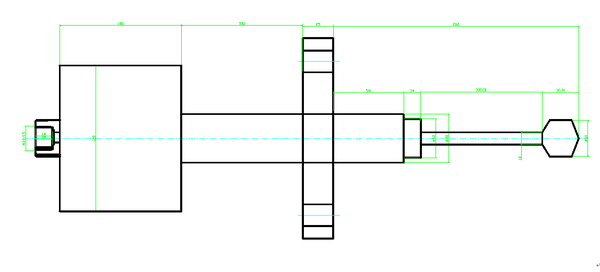

HYND-100在线粘度计主体尺寸:



连接工艺管线备件


现场安装



在线粘度计技术指标:

1.   产品型号:HYND-100

2.   粘度测量范围:0-400pa.s(VT02110),0-650 pa.s(VT02210)

0-1000 pa.s(VT02310),0-1400 pa.s(VT02410),0-1600 pa.s(VT03208),

3.   精度:±1%

4.   温度测量范围:0-300

5.   精度:0.5%

6.   压力范围:VT02110,VT02210, VT02310,11Mpa

VT02410,VT03208,26Mpa

7.   环境温度范围: -40 °C ~ +85°C

8.材质:316L

9.介质温度:<300°C

10.法兰连接:VT02110, VT02210, VT02310,PN11Mpa,DN50mm(CLASS600)

VT02410,VT03208,MPa26Mpa,DN50mm(CLASS1500)

11.输出信号:双输出

a)   粘度4-20mADC

b)   温度4-20mADC

12.通讯接口:USB-485接口

13.通讯协议:modbus

14.供电电源:线性电源24vdc

15.插入深度:VT02110,VT02210, VT02310,L=202mm

VT02410,VT03208,L=217 mm

16.防护等级:IP68

17.调试软件

四、信号传输

现场提供的防爆显示器,在现场可直接显示粘度参数,温度参数,显示器和在线粘度计探头连线距离1m-10m,另外输出温度、粘度的标准4-20mA信号,通过电缆传输到控制室,接到用户的控制系统(plc或dcs)传输距离1000mm,若用户没有控制系统,需要在控制室显示,在线粘度计本身配一套显示软件,装到一般计算机上,采用usb-485连接器通讯,在控制室显示温度、粘度。传输距离1000m.
